معماران به تازگی به استفاده از سیستمهایی در ساخت نمای ساختمان تمایل دارند که درکنار ظاهر مدرن، وزن سازه را کاهش دهند و در برابر شرایط مختلف محیطی عملکرد قابل قبولی داشته باشند.
بههمین دلیل، روشهای جدیدی مانند نمای کرتین وال که در این مطلب به معرفی آن میپردازیم، جایگاه ویژهای در طراحی پروژهها پیدا کردهاند.
کرتین وال چیست؟
کرتین وال یک سیستم پوشش خارجی سبکوزن است که از پروفیلهای آلومینیومی و شیشه تشکیل میشود. این سیستم روی اسکلت اصلی ساختمان نصب میشود و وظیفه آن جداسازی فضای داخلی از محیط بیرون، تامین نور طبیعی و ایجاد نمایی مدرن برای ساختمان است.
برخلاف دیوارهای سنتی که بخشی از بار ساختمان را تحمل میکنند، کرتین وال تنها وزن خود را نگه میدارد و بار طبقات یا سقفها را تحمل نمیکند. همین ویژگی باعث میشود وزن کلی ساختمان کاهش پیدا کند و امکان اجرای سطوح وسیع شیشهای فراهم شود.

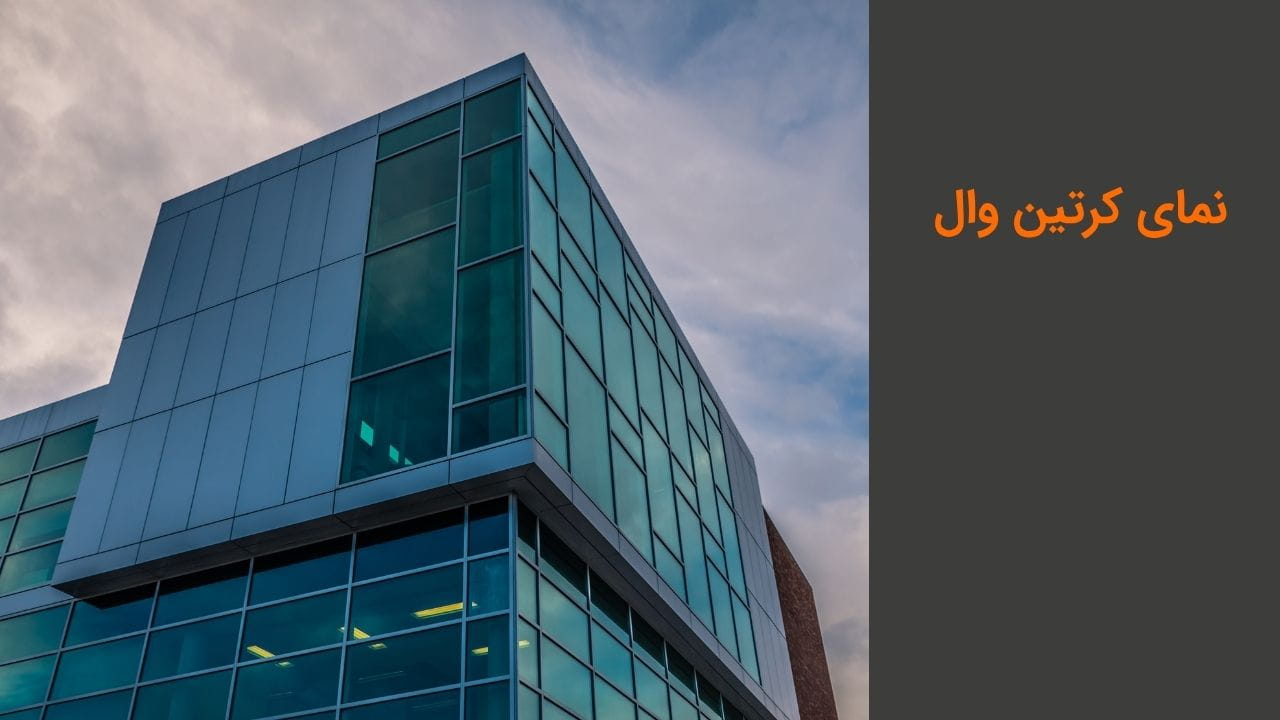

نمای کرتین وال چیست؟
نوعی نمای ساختمان با سیستم کرتین وال است که پنلهای شیشهای روی یک شبکه آلومینیومی نصب میشوند و سطح خارجی ساختمان را شکل میدهند.
نمای کرتین وال به ساختمان ظاهری جذاب و مدرن میدهد و در عین حال عملکرد مناسبی در برابر نفوذ آب، باد و تغییرات دمایی دارد. بههمین دلیل امروزه این نمای شیشه ای در برجهای اداری، نمای تجاری، هتلها و ساختمانهای مرتفع کاربرد گستردهای پیدا کرده است.
انواع نمای کرتین وال
نمای کرتین وال دارای انواع مختلفی است که در ادامه به معرفی آنها میپردازیم.
- نمای فریم لس (Frameless): در سیستم فریم لس، سازه اصلی آلومینیومی در پشت پنلهای شیشهای قرار میگیرد و از نمای بیرونی قابل مشاهده نیست. اتصال شیشهها به زیرسازی با استفاده از چسبهای سیلیکونی استراکچرال انجام میشود و برای آببندی و جلوگیری از نفوذ رطوبت نیز از نوارهای EPDM استفاده میکنند.
- نمای سمی فریم لس (Semi Frameless): در این روش، بخشی از پروفیلهای نگهدارنده از دید پنهان میشوند و در بخش دیگر از درپوشهای آلومینیومی استفاده میشود. باتوجه به طراحی پروژه، این درپوشها میتوانند در راستای افقی یا عمودی اجرا شوند.
- نمای یو چنل (U Channel): در این نما سعی میشود شکل نهایی کمترین المانهای قابل مشاهده را داشته باشد. در این سیستم، شیشهها داخل شیارهای مخصوص قرار میگیرند و به کمک چسبهای استراکچرال تثبیت میشوند. حذف قابهای نمایان اطراف شیشه باعث میشود سطح نما بهتر بهنظر برسد و جلوهای مشابه سیستم فریم لس داشته باشد.
- نمای فیس کپ (Face Cap): ابتدا شبکهای از لاملهای افقی و عمودی روی سازه نصب میشوند. پس از نصب شیشهها، درپوشهای آلومینیومی روی محل اتصال قرار میگیرند و با اعمال فشار، پنلها را در جای خود نگه میدارند. این درپوشها علاوهبر تثبیت شیشه، نقش مهمی در آببندی و پوشش درزهای میان پنلها دارند.
مزایای نمای کرتین وال
قبل از انتخاب و خرید نماهای کرتین وال باید بدانید که چه مزایا و فوایدی برای سازه شما دارند. در ادامه مهمترین موارد را ذکر میکنیم.
کاهش بار وارد بر سازه
وزن کم اجزای کرتین وال کمک میکند تا بار مرده ساختمان کاهش پیدا کند و فشار کمتری به اسکلت اصلی وارد شود.
بهرهمندی بیشتر از نور طبیعی
استفاده گسترده از شیشه در این نما، روشنایی فضای داخلی را افزایش میدهد و محیطی بازتر و دلنشینتر ایجاد میکند.
بهبود بهرهوری انرژی
بکارگیری شیشههای دوجداره و جزئیات اجرایی مناسب، از هدررفت انرژی جلوگیری میکند و مصرف لوازم سرمایشی و گرمایشی را کاهش میدهد.
اجرای سریع و منظم
بسیاری از قطعات در کارخانه تولید و آمادهسازی میشوند؛ بههمین دلیل، نصب نما در محل پروژه با سرعت بیشتری انجام میشود.
عایقبندی مناسب ساختمان
کرتین وال میتواند مانع نفوذ صدا، رطوبت و تغییرات دمایی به فضای داخلی شود.
هماهنگی با متریالهای مختلف
این سیستم قابلیت ترکیب با سنگ، کامپوزیت، چوب، سرامیک و انواع مصالح نما را دارد.
امکان تولید پیشساخته
باتوجه به نوع پروژه، اجزای این مدل نما میتوانند بهصورت پیشساخته یا نیمهپیشساخته تولید و در ساختمان نصب شوند.
انعطافپذیری در طراحی
ابعاد، شکل و جزئیات این نمای مدرن را میتوان متناسب با نیازهای معماری پروژه تغییر داد.
کاهش هزینههای نگهداری
دوام بالا و عدم نیاز به تعمیرات مداوم، هزینهها را در بلندمدت کاهش میدهد.
معایب نمای کرتین وال
علاوه بر مزایای که اشاره کردیم، کرتین وال دارای معایبی است که در ادامه به برخی از آنها اشاره میکنیم.
- سطوح شیشهای نور را بازتاب میدهند که در برخی از ساعات روز آزاردهنده است. البته استفاده از شیشههای کنترلکننده نور مانند رفلکس یا سوپرسیلور، میتواند این مشکل را تا حد زیادی برطرف کند.
- در صورتیکه نوع شیشه، جزئیات اجرایی و سیستم عایقبندی بهدرستی انتخاب نشوند، امکان افزایش دمای داخل ساختمان وجود دارد.
- مقاومت کرتین وال دربرابر نیروهای جانبی به کیفیت اتصالات، نحوه نصب و محاسبات مهندسی آن بستگی دارد.
از دست ندهید: نمای لوکس
نحوه نصب و اجرای نمای کرتین وال
فرایند نصب و اجرای نمای کرتین وال از بررسی نقشههای معماری و محاسبات سازهای آغاز میشود.
در این مرحله، ابعاد، محل اتصالات و نوع سیستم انتخابی مشخص میشود تا تمامی قطعات با دقت لازم تولید و آماده نصب شوند.
پس از آمادهسازی نقشهها، زیرسازی فلزی روی اسکلت ساختمان اجرا میشود. این بخش وظیفه انتقال بارهای ناشی از نما را به سازه اصلی برعهده دارد و باید از نظر تراز بودن و استحکام بهدقت کنترل شود.
در ادامه، پروفیلهای آلومینیومی عمودی و افقی که به آنها لامل گفته میشود، روی زیرسازی نصب میشوند. قرارگیری این پروفیلها در کنار یکدیگر، شبکه اصلی کرتین وال را تشکیل میدهد.
بعد از کامل شدن شبکه بندی، براکتها، اتصالات و فریمهای موردنیاز در محل خود قرار میگیرند.
سپس شیشههای تکجداره یا دوجداره که از قبل مطابق ابعاد پروژه تولید شدهاند، روی فریمها نصب میشوند.
برای تثبیت شیشهها، چسبهای استراکچرال و قطعات نگهدارنده مخصوص مورد استفاده قرار میگیرند.
پس از نصب شیشهها، درزها و محل اتصال قطعات بهطور کامل آببندی میشوند تا از نفوذ رطوبت، گردوغبار و جریان هوا به داخل ساختمان جلوگیری شود.
